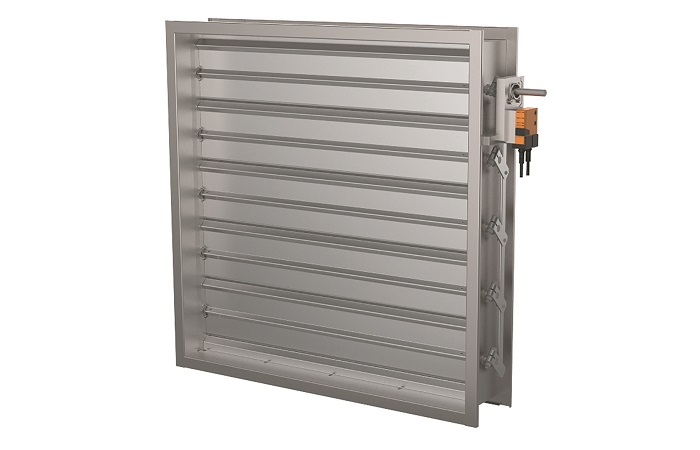

Клапан Канал-ФУД-РЕГУЛЯР

Клапан Канал-ФУД-РЕГУЛЯР — воздушный клапан из линейки Канал-ФУД для вытяжных систем кухонь. Перекрывает и регулирует поток воздуха с жировыми загрязнениями и повышенной температурой.

Технические характеристики

Конструкция

Клапан выполнен в коробчатом корпусе из листовой стали с фланцами по типоразмерному ряду серии КАНАЛ. Внутри установлены поворотные лопатки, связанные рычагами и тягами; привод вынесен наружу корпуса и не контактирует с загрязнённым потоком.

Поверхности выполнены гладкими, без карманов, в которых мог бы скапливаться жир, а соединения рассчитаны на разборку и регулярную мойку. Материалы и покрытия подобраны под влажную уборку моющими средствами и постоянную работу при повышенной температуре вытяжного воздуха.

Принцип работы

Поворотом лопаток клапан изменяет живое сечение вытяжного канала: при полном открытии пропускает расчётный расход, в промежуточных положениях дросселирует поток при балансировке ветвей, в закрытом — отсекает участок сети на время мойки или остановки вентилятора.

Исполнения и обозначения

Как подобрать

• По сечению вытяжного канала и присоединительным размерам
• По расходу воздуха и требуемой глубине регулирования
• По температуре вытяжного воздуха от кухонного оборудования
• По типу привода: ручной или электромеханический
• По исполнению материала с учётом мойки и жировых отложений

Монтаж и обслуживание

• Установка во фланцевый разрыв канала с доступом для разборки и мойки
• Монтаж без перекоса корпуса, чтобы лопатки прилегали по всей длине
• Размещение привода снаружи, вне зоны загрязнения и стекания конденсата
• Регулярная очистка лопаток и уплотнений от жировых отложений
• Проверка хода лопаток и состояния тяг после каждой мойки

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
