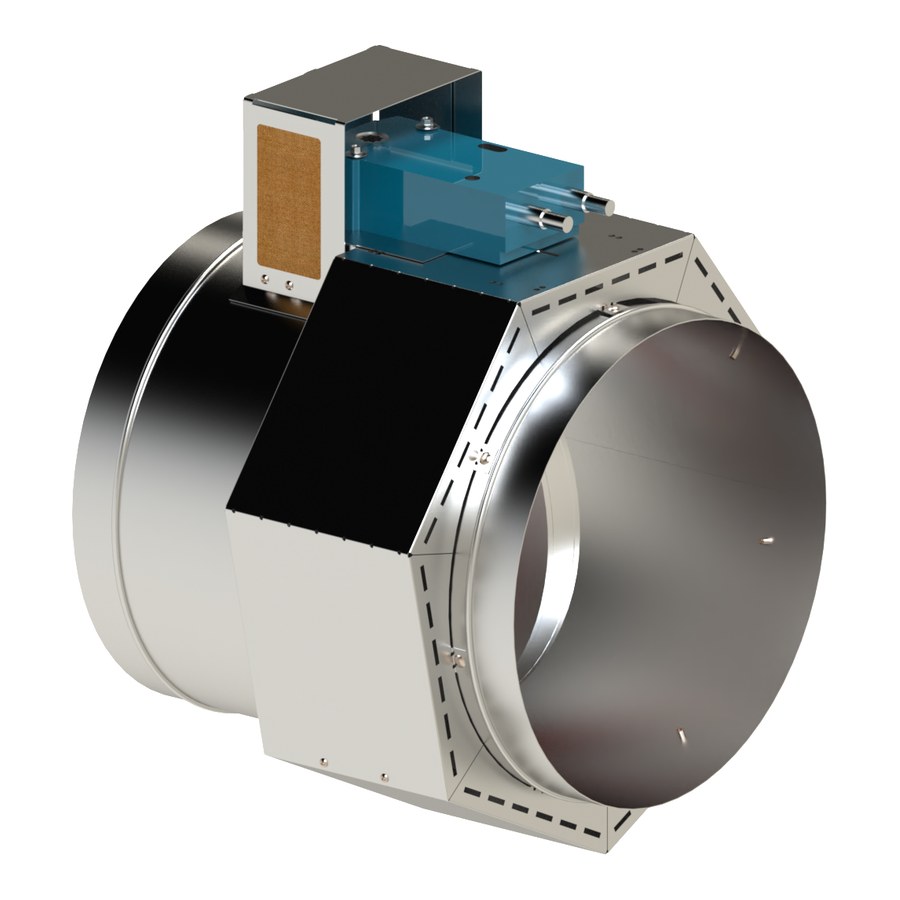

Клапан противопожарный Сигмавент-90-НО(У)-D
⚙️ Подбор и заказ
Характеристики
Описание
Общее описание: Клапан Сигмавент-90-НО(У)-D... представляет собой модификацию клапана Сигмавент-90-НО-D... с расположением привода снаружи вдоль корпуса клапана. При этом ось вращения привода совпадает с осью вращения заслонки. Рычажная передача, предназначенная для передачи крутящего момента от привода к заслонке, в данной модификации отсутствует. Все геометрические и аэродинамические характеристики, а также области применяемости приводов соответствуют клапану Сигмавент-90-НО-D... Особенность модификации в том, что привод стоит вдоль корпуса на оси вращения заслонки, что уменьшает габаритные размеры клапана.
Как работает
Типы приводов: Электромагнитный • Электромеханический с возвратной пружиной • Электромеханический реверсивный привод. Расположение привода: Снаружи корпуса, привод на оси заслонки. Вылет заслонки: Не регламентирован.
Что это даёт
Где применяется
- системы общеобменной вентиляции и кондиционирования
- пересечение воздуховодом противопожарной преграды
- защита эвакуационных путей от переноса дыма
Как подобрать
Укажите диаметр D воздуховода — клапан изготавливается на диаметры 100–1250 мм, с ниппельным или фланцевым подсоединением. Выберите привод: ЭМ/ЭМП (электромагнитный, взвод вручную), SVF (с возвратной пружиной, для НО и ДД), SVE (реверсивный). Напряжение 24 В или 220 В.
Технические характеристики
| Предел огнестойкости | EI 90 |
| Функциональное назначение | Нормально открытый |
| Форма сечения корпуса | Круглая (D) |
| Диаметр D, мм | 100–1250 (ниппельное или фланцевое подсоединение) |
| Типы приводов | Электромагнитный • Электромеханический с возвратной пружиной • Электромеханический реверсивный привод |
| Расположение привода | Снаружи корпуса, привод на оси заслонки |
| Максимальное статическое давление | в открытом положении — 1500 Па в закрытом положении — 1200 Па/м2 |
| Максимальная скорость потока | 25 м/с |
| Вылет заслонки | Не регламентирован |
| Рекомендуемое место установки | В сети воздуховодов |
| Применяемая решётка | Не применяется |
| Способ монтажа | К воздуховоду |
| Климатическое исполнение | УХЛ3 по ГОСТ 15150-69 |
| Технические условия | ТУ 4854-013-78559458-2014 |
| Сертификация | ТР ЕАЭС 043/2017 |
Важно знать
Клапан устанавливается так, чтобы заслонка в закрытом положении находилась в толщине преграды; зазоры заделываются цементно-песчаным раствором (СП 7.13130.2013).
Клапаны не устанавливаются в помещениях категорий А и Б по взрывопожароопасности — для них предусмотрено отдельное взрывозащищённое исполнение (ВЗ).
