Клапан противопожарный Сигмавент-90-НО(У)-АхВ
⚙️ Подбор и заказ
Характеристики
Описание

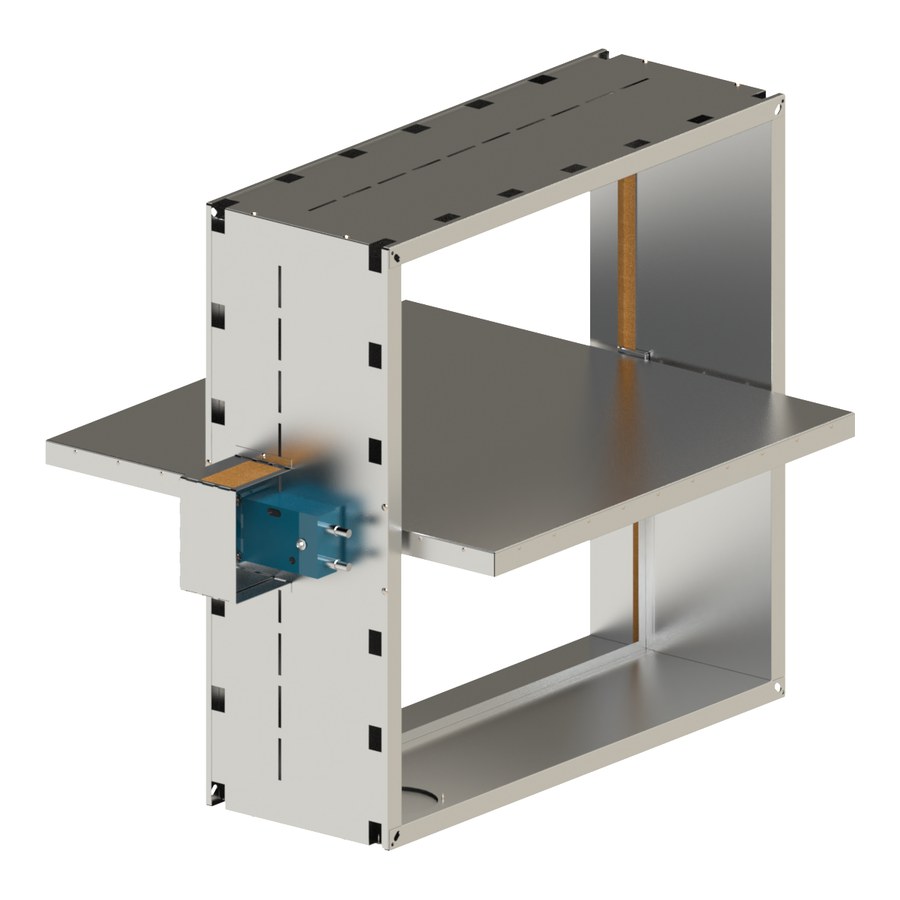

Клапан Сигмавент-90-НО(У)-АхВ-... представляет собой модификацию клапана Сигмавент-90-НО-АхВ-... с расположением привода вдоль корпуса клапана. При этом ось вращения привода совпадает с осью вращения заслонки. Рычажная передача, предназначенная для передачи крутящего момента от привода к заслонке, в данной модификации отсутствует. Все геометрические и аэродинамические характеристики, а также области применяемых приводов соответствуют клапану Сигмавент-90-НО-АхB-... . Особенность модификации в том, что привод стоит вдоль корпуса на оси вращения заслонки, что уменьшает габаритные размеры клапана.
Как работает
Типы приводов: Электромагнитный • Электромеханический с возвратной пружиной • Электромеханический реверсивный привод. Расположение привода: Снаружи корпуса, привод на оси заслонки. Вылет заслонки: Не регламентирован.
Что это даёт
Где применяется
- системы общеобменной вентиляции и кондиционирования
- пересечение воздуховодом противопожарной преграды
- защита эвакуационных путей от переноса дыма
Как подобрать
Укажите размеры А×В по сечению воздуховода или проёма — клапан изготавливается под ваш размер. Выберите привод: ЭМ/ЭМП (электромагнитный, взвод вручную), SVF (с возвратной пружиной, для НО и ДД), SVE (реверсивный). Напряжение 24 В или 220 В.
Технические характеристики
| Предел огнестойкости | EI 90 |
| Функциональное назначение | Нормально открытый |
| Форма сечения корпуса | Прямоугольная (А×В) |
| Сторона А, мм | 100–1800 |
| Сторона В, мм | 100–1200 |
| Типы приводов | Электромагнитный • Электромеханический с возвратной пружиной • Электромеханический реверсивный привод |
| Расположение привода | Снаружи корпуса, привод на оси заслонки |
| Максимальное статическое давление | в открытом положении — 1500 Па в закрытом положении — 1200 Па/м2 |
| Максимальная скорость потока | 25 м/с |
| Вылет заслонки | Не регламентирован |
| Рекомендуемое место установки | В сети воздуховодов |
| Применяемая решётка | Не применяется Сигмавент-...-...(У)-А×В... 25 |
| Способ монтажа | К воздуховоду |
| Климатическое исполнение | УХЛ3 по ГОСТ 15150-69 |
| Технические условия | ТУ 4854-013-78559458-2014 |
| Сертификация | ТР ЕАЭС 043/2017 |
Важно знать
Клапан устанавливается так, чтобы заслонка в закрытом положении находилась в толщине преграды; зазоры заделываются цементно-песчаным раствором (СП 7.13130.2013).
Клапаны не устанавливаются в помещениях категорий А и Б по взрывопожароопасности — для них предусмотрено отдельное взрывозащищённое исполнение (ВЗ).
