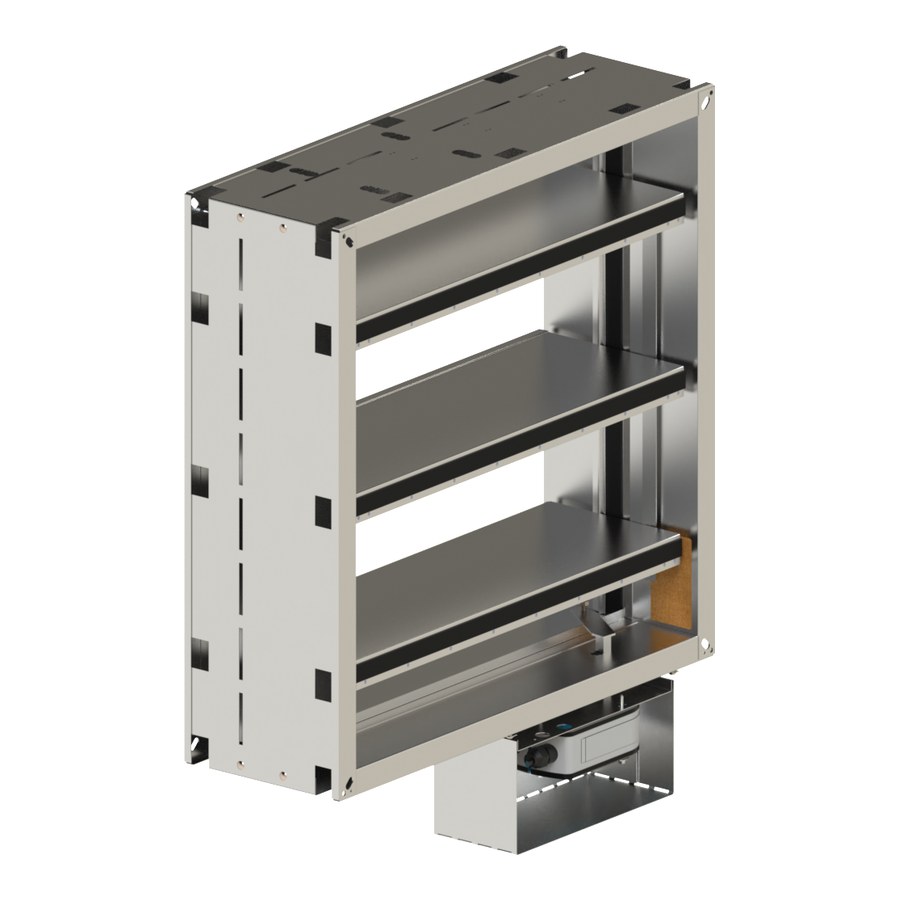

Клапан противопожарный Сигмавент-90-НО(КЛ)-АхВ-СН
⚙️ Подбор и заказ
Характеристики
Описание
Общее описание: Клапан канального исполнения многостворчатый состоит из корпуса прямоугольной формы, заслонок и привода, расположенного снаружи корпуса. Корпус изготовлен из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 220 мм с подсоединяемыми фланцами, изготовленными заодно с корпусом. Заслонки, состоящие из огнестойкого теплоизолирующего материала, облицовываются снаружи оцинкованной сталью и стягиваются крепежными элементами. Заслонки в открытом положении не выходят за пределы корпуса клапана. Особенность модификации в отсутствии вылета заслонок в открытом положении за пределы корпуса клапана.
Как работает
Типы приводов: Электромагнитный • Электромеханический с возвратной пружиной • Электромеханический реверсивный привод. Расположение привода: СН — Снаружи корпуса ВН — Внутри корпуса. Вылет заслонки: Корпус 220 мм — нет вылета за пределы корпуса клапана Корпус 150 мм — нет вылета за лицевую сторону.
Что это даёт
Где применяется
- системы общеобменной вентиляции и кондиционирования
- пересечение воздуховодом противопожарной преграды
- защита эвакуационных путей от переноса дыма
Как подобрать
Укажите размеры А×В по сечению воздуховода или проёма — клапан изготавливается под ваш размер. Выберите привод: ЭМ/ЭМП (электромагнитный, взвод вручную), SVF (с возвратной пружиной, для НО и ДД), SVE (реверсивный). Напряжение 24 В или 220 В. Для стеновых и торцевых исполнений подберите декоративную решётку: Решётка Рсв Решётка РНСк Облицовка 37 Сигмавент-...-...(КЛ)-А×В-СН/ВН-....
Технические характеристики
| Предел огнестойкости | EI 90 |
| Функциональное назначение | Нормально открытый |
| Форма сечения корпуса | Прямоугольная (А×В) |
| Сторона А, мм | 150–1800 |
| Типы приводов | Электромагнитный • Электромеханический с возвратной пружиной • Электромеханический реверсивный привод |
| Расположение привода | СН — Снаружи корпуса ВН — Внутри корпуса |
| Максимальное статическое давление | в открытом положении — 1500 Па в закрытом положении — 1200 Па/м2 |
| Максимальная скорость потока | 25 м/с |
| Вылет заслонки | Корпус 220 мм — нет вылета за пределы корпуса клапана Корпус 150 мм — нет вылета за лицевую сторону. Вылет зас |
| Рекомендуемое место установки | В конце воздуховода, не допускаются препятствия для открытия заслонки |
| Применяемая решётка | Решётка Рсв • Решётка РНСк Облицовка 37 Сигмавент-...-...(КЛ)-А×В-СН/ВН-... |
| Способ монтажа | К воздуховоду |
| Климатическое исполнение | УХЛ3 по ГОСТ 15150-69 |
| Технические условия | ТУ 4854-013-78559458-2014 |
| Сертификация | ТР ЕАЭС 043/2017 |
Важно знать
Клапан устанавливается так, чтобы заслонка в закрытом положении находилась в толщине преграды; зазоры заделываются цементно-песчаным раствором (СП 7.13130.2013).
Клапаны не устанавливаются в помещениях категорий А и Б по взрывопожароопасности — для них предусмотрено отдельное взрывозащищённое исполнение (ВЗ).
