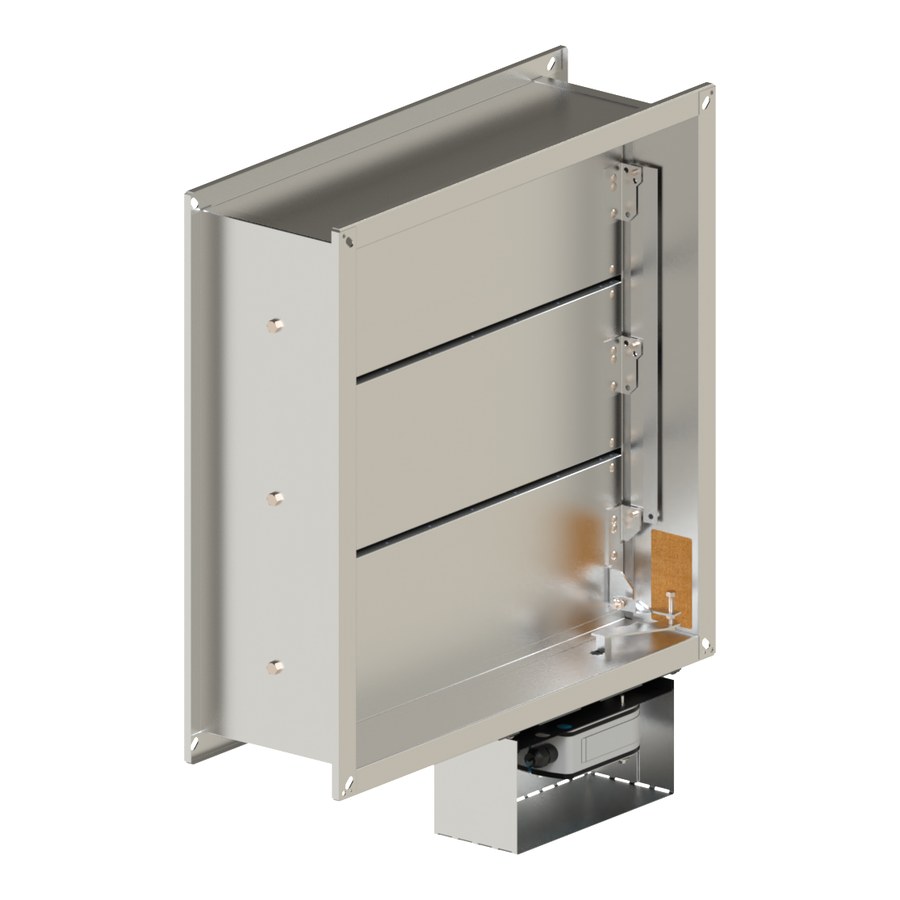

Клапан дымоудаления Сигмавент-120-Д(КЛ)-АхВ-СН
⚙️ Подбор и заказ
Характеристики
Описание
Отличие в конструкции дымового клапана от нормально закрытого обусловлены тем, что у дымового клапана учитывается только один вид предельного состояния по потере огнестойкости: «Е» - потеря плотности. По форме корпуса, заслонки, уплотнения в закрытом положении, геометрическим и присоединительным размерам, применяемым приводам и аэродинамическим характеристикам дымовые клапаны аналогичны нормально закрытым клапанам соответствующих модификаций. Возможно подсоединение к воздуховоду, глубина корпуса 220мм, габарит при открытых заслонках 220мм, без смотрового люка, многостворчатый, без вылета заслонки за пределы корпуса клапана, привод снаружи.
Как работает
Типы приводов: Электромагнитный • Электромеханический с возвратной пружиной • Электромеханический реверсивный привод. Расположение привода: СН — Снаружи корпуса ВН — Внутри корпуса. Вылет заслонки: Корпус 220 мм — нет вылета за пределы корпуса клапана Корпус 150 мм — нет вылета за лицевую сторону.
Что это даёт
Где применяется
- шахты дымоудаления многоэтажных зданий
- поэтажные клапаны дымоудаления
- паркинги и торговые центры
Как подобрать
Укажите размеры А×В по сечению воздуховода или проёма — клапан изготавливается под ваш размер. Выберите привод: ЭМ/ЭМП (электромагнитный, взвод вручную), SVF (с возвратной пружиной, для НО и ДД), SVE (реверсивный). Напряжение 24 В или 220 В. Для стеновых и торцевых исполнений подберите декоративную решётку: Решётка Рсв Решётка РНСк Облицовка 37 Сигмавент-...-...(КЛ)-А×В-СН/ВН-....
Технические характеристики
| Предел огнестойкости | E 120 |
| Функциональное назначение | Дымовой |
| Форма сечения корпуса | Прямоугольная (А×В) |
| Сторона А, мм | 150–1800 |
| Типы приводов | Электромагнитный • Электромеханический с возвратной пружиной • Электромеханический реверсивный привод |
| Расположение привода | СН — Снаружи корпуса ВН — Внутри корпуса |
| Максимальное статическое давление | в открытом положении — 1500 Па в закрытом положении — 1200 Па/м2 |
| Максимальная скорость потока | 25 м/с |
| Вылет заслонки | Корпус 220 мм — нет вылета за пределы корпуса клапана Корпус 150 мм — нет вылета за лицевую сторону. Вылет зас |
| Рекомендуемое место установки | В конце воздуховода, не допускаются препятствия для открытия заслонки |
| Применяемая решётка | Решётка Рсв • Решётка РНСк Облицовка 37 Сигмавент-...-...(КЛ)-А×В-СН/ВН-... |
| Способ монтажа | К воздуховоду |
| Климатическое исполнение | УХЛ3 по ГОСТ 15150-69 |
| Технические условия | ТУ 4854-013-78559458-2014 |
| Сертификация | ТР ЕАЭС 043/2017 |
Важно знать
Клапан устанавливается так, чтобы заслонка в закрытом положении находилась в толщине преграды; зазоры заделываются цементно-песчаным раствором (СП 7.13130.2013).
Клапаны не устанавливаются в помещениях категорий А и Б по взрывопожароопасности — для них предусмотрено отдельное взрывозащищённое исполнение (ВЗ).
